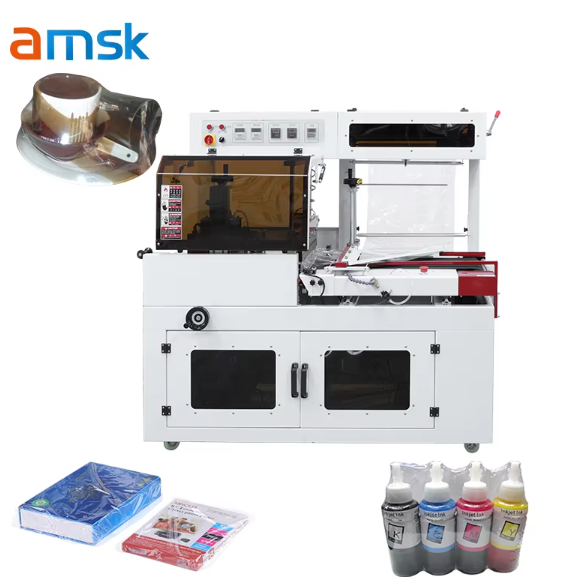

อุณหภูมิเท่าใดที่เหมาะสมสำหรับการดำเนินงานของเครื่องหดฟิล์มแบบอุโมงค์?

หลักพื้นฐานของอุณหภูมิอุโมงค์หดตัวตามองค์ประกอบทางเคมีของฟิล์ม

ฟิล์ม PVC: แรงหดตัวสูงที่อุณหภูมิ 90–110°C แต่มีข้อจำกัดด้านการปล่อยสารและข้อกำหนดตามกฎหมาย

ฟิล์มพีวีซีมีแนวโน้มหดตัวค่อนข้างมากแม้จะได้รับความร้อนที่อุณหภูมิปานกลางประมาณ 90 ถึง 110 องศาเซลเซียส ซึ่งทำให้มันมีประสิทธิภาพดีสำหรับการใช้งานง่ายๆ แต่ก็มีข้อเสียอยู่ กล่าวคือ เมื่อวัสดุเหล่านี้ร้อนขึ้น จะปล่อยก๊าซคลอรีนออกมาในอากาศ ส่งผลให้ผิดข้อกำหนดด้านสิ่งแวดล้อมในเกือบทุกพื้นที่ที่มีการผลิตในปัจจุบัน นอกจากนี้ สารเคมีดังกล่าวยังสามารถปนเปื้อนผลิตภัณฑ์ เช่น อาหาร หรือบรรจุภัณฑ์ยาได้อีกด้วย เนื่องจากเหตุผลทั้งหมดนี้ บริษัทชั้นนำหลายแห่งจึงเริ่มเลิกใช้พีวีซี แม้ว่าต้นทุนของพีวีซีจะต่ำกว่าทางเลือกอื่นก็ตาม ในปัจจุบัน การใช้พีวีซีในอุโมงค์หดตัว (shrink tunnels) บนสายการผลิตจึงพบเห็นได้น้อยลง เพราะการจัดการเอกสารของสำนักงานปกป้องสิ่งแวดล้อม (EPA) เป็นเรื่องยุ่งยาก ไม่ต้องพูดถึงปัญหาทางกฎหมายที่อาจตามมาหากไอระเหยเหล่านี้หลุดรอดสู่สิ่งแวดล้อม

ฟิล์มโพลีโอเลฟิน (POF): การหดตัวสม่ำเสมออย่างเหมาะสมที่อุณหภูมิ 135–155°C พร้อมคุณสมบัติด้านความปลอดภัยที่เหนือกว่า

ฟิล์ม POF ทำงานได้ดีที่สุดที่อุณหภูมิสูงประมาณ 135 ถึง 155 องศาเซลเซียส แม้ว่าจะให้ผลลัพธ์เป็นการหดตัวที่เรียบเนียนและไร้ริ้วรอย ซึ่งเป็นสิ่งที่ทุกคนต้องการในงานบรรจุภัณฑ์คุณภาพสูง สิ่งที่ทำให้ฟิล์มเหล่านี้โดดเด่นคือโครงสร้างข้ามเชื่อมพิเศษที่ช่วยให้หดตัวอย่างสม่ำเสมอทั่วพื้นผิว โดยไม่เกิดการบิดเบี้ยวหรือเสียรูป นอกจากนี้ วัสดุยังคงความใสไว้มากกว่า 95 เปอร์เซ็นต์หลังการหดตัว ซึ่งเป็นสิ่งที่ตัวเลือกอื่นๆ ส่วนใหญ่ไม่สามารถเทียบเคียงได้ เนื่องจากให้ความใสเพียงประมาณ 60 ถึง 70 เปอร์เซ็นต์ในระดับดีที่สุด อีกหนึ่งข้อได้เปรียบที่สำคัญคือด้านความปลอดภัย เมื่อถูกให้ความร้อน ฟิล์มเหล่านี้ไม่ปล่อยไอพิษใดๆ ออกมา จึงผ่านมาตรฐานสำคัญอย่าง FDA และ EC 1935/2004 ที่กำหนดสำหรับวัสดุที่สัมผัสอาหารโดยตรง หมายความว่าผู้ผลิตสามารถประหยัดค่าใช้จ่ายในระบบระบายอากาศที่มีราคาแพง ขณะเดียวกันก็สร้างสภาพแวดล้อมการทำงานที่ปลอดภัยยิ่งขึ้น นอกจากนี้ ด้วยช่วงการใช้งานที่ ±15 องศาเซลเซียส ยังมีความยืดหยุ่นในตัวเพื่อรองรับปัญหาการปรับเทียบเล็กน้อยที่อาจเกิดขึ้นในอุโมงค์หดตัวระหว่างการผลิตตามปกติ

ฟิล์มโพลีเอทิลีน (PE): การใช้งานจำกัดเนื่องจากช่วงอุณหภูมิแคบเพียง 105–115°C และเสถียรภาพด้านมิติที่ต่ำ

ฟิล์มโพลีเอทิลีน (PE) จะทำงานได้ดีที่สุดเมื่อถูกให้ความร้อนในช่วงประมาณ 105 ถึง 115 องศาเซลเซียส หากอุณหภูมิลดลงต่ำกว่าช่วงนี้เพียงแค่ประมาณห้าองศาก็ตาม การหดตัวจะไม่สมบูรณ์ ส่งผลให้บรรจุภัณฑ์หลวมเกินไปและสามารถเปิดแก้ไขได้ง่าย ในทางกลับกัน การให้ความร้อนเกิน 115°C จะก่อให้เกิดปัญหาต่างๆ เช่น ขอบละลาย และรูเล็กๆ เกิดขึ้นทั่วทั้งวัสดุ ตามรายงานอุตสาหกรรมหลายฉบับพบว่า มีฟิล์ม PE ประมาณ 12 ถึง 18 เปอร์เซ็นต์ที่ประสบปัญหาด้านมิติหลังการหดตัว โดยส่วนใหญ่เกิดจากลักษณะโครงสร้างผลึกของวัสดุ ซึ่งทำให้ฉลากอาจเลื่อนหรือไม่อยู่ในแนวเดียวกัน โดยเฉพาะในสายการผลิตที่เคลื่อนตัวเร็ว เนื่องจากข้อจำกัดเหล่านี้ ผู้ผลิตส่วนใหญ่จึงใช้ PE สำหรับแอปพลิเคชันฟิล์มหดตัวได้น้อยกว่า 15% ของทั้งหมดในปัจจุบัน โดยทั่วไปจะใช้กับผลิตภัณฑ์ราคาถูกที่ขนาดที่แม่นยำไม่สำคัญนักอยู่แล้ว

ความสัมพันธ์ระหว่างความหนาของฟิล์ม ความเร็วของสายพานลำเลียง กับอุณหภูมิในอุโมงค์หดตัว

ฟิล์มบางเบามาตรฐาน (30–60 ไมครอน): ต้องการเกรเดียนต์ความร้อนที่แน่นหนาเพื่อป้องกันการหดตัวมากเกินไป

ฟิล์มบางส่วนใหญ่จะทำงานได้ดีที่สุดเมื่อหดตัวในช่วงอุณหภูมิที่ค่อนข้างแคบ ประมาณบวกหรือลบ 5 องศาเซลเซียส การทำให้ถูกต้องต้องอาศัยการควบคุมอุณหภูมิอย่างระมัดระวังตลอดกระบวนการ สำหรับงานที่ละเอียดอ่อนเป็นพิเศษ จะใช้เตาอบหลายโซน ซึ่งมีโซนความร้อนแยกต่างหากทั้งด้านบนและด้านล่าง ช่วยป้องกันปัญหาที่ไม่พึงประสงค์ เช่น การบิดงอหรือการย่นที่อาจทำให้ชิ้นงานเสียหาย ตัวอย่างเช่น แผงบรรจุภัณฑ์แบบบลิสเตอร์สำหรับยา หรือฝาครอบป้องกันสำหรับชิ้นส่วนอิเล็กทรอนิกส์ ที่ซึ่งข้อบกพร่องเล็กน้อยก็มีความสำคัญมาก ผู้ปฏิบัติงานจำเป็นต้องควบคุมให้วัสดุเคลื่อนผ่านอย่างรวดเร็วเช่นกัน โดย ideally ไม่ควรเกินประมาณ 7 หรือ 8 วินาทีสูงสุด และอย่าลืมตรวจสอบอุณหภูมิสุดท้ายโดยใช้เซ็นเซอร์อินฟราเรด เพื่อให้แน่ใจว่าไม่มีส่วนใดร้อนเกินไปจนเริ่มละลายผิดตำแหน่ง

ฟิล์มหนาแน่นมาตรฐาน (>75 ไมครอน): ต้องการอุณหภูมิสูงกว่าและเวลานานขึ้นเพื่อกระตุ้นแกนกลาง

ฟิล์มที่หนากว่า 75 ไมครอน มักจะตอบสนองต่อการเปลี่ยนแปลงอุณหภูมิได้ช้ากว่า โดยต้องได้รับความร้อนอย่างต่อเนื่องที่อุณหภูมิประมาณ 155 ถึง 175 องศาเซลเซียส เพื่อให้สายโซ่โพลิเมอร์ภายในคลายตัวได้อย่างเหมาะสม เมื่อเปรียบเทียบกับพื้นผิวฟิล์มบางที่หดตัวอย่างรวดเร็ว การทำให้แกนกลางเกิดการกระตุ้นใช้เวลานานขึ้นประมาณ 30 ถึง 50 เปอร์เซ็นต์ในเตาอบ สำหรับแลมิเนตแบบกันซึมสูงที่มักใช้ในงานบรรจุภัณฑ์ทางเคมี การให้ความร้อนแกนกลางไม่เพียงพอจะก่อให้เกิดจุดเครียดภายในวัสดุ จุดอ่อนเหล่านี้จะกลายเป็นปัญหาจริงในระหว่างการขนส่งและการจัดเก็บ ข้อมูลจากอุตสาหกรรมระบุว่า เมื่อวัสดุใช้เวลาในโซนให้ความร้อนน้อยกว่า 12 วินาที อัตราการรั่วซึมจะเพิ่มขึ้นประมาณสองในสาม ด้วยเหตุนี้ สายการผลิตสมัยใหม่ส่วนใหญ่จึงติดตั้งโซนควบคุมอุณหภูมิด้วยระบบ PID ที่สามารถรักษาระดับอุณหภูมิให้มีเสถียรภาพภายในช่วงบวกหรือลบ 3 องศาตลอดความยาวของอุโมงค์

การควบคุมอุณหภูมิอย่างแม่นยำในระบบอุโมงค์หดตัวสมัยใหม่

การควบคุม PID แบบหลายโซน: ช่วยให้สามารถปรับแต่งโซนด้านบน/ล่าง/ป้อนเข้าอย่างอิสระ เพื่อประสิทธิภาพการหดตัวที่สม่ำเสมอในอุโมงค์หดฟิล์ม

ระบบอุโมงค์หดฟิล์มรุ่นใหม่พึ่งพาการควบคุม PID (Proportional-Integral-Derivative) แบบหลายโซนเพื่อให้ได้อุณหภูมิที่แม่นยำ ซึ่งช่วยให้สามารถควบคุมอย่างอิสระในสามโซนการทำงาน:

• องค์ประกอบความร้อนด้านบน เป้าหมายไปที่บริเวณบ่าฉลากและคอภาชนะ
• เครื่องทำความร้อนด้านล่าง เน้นที่รอยต่อฐานที่ฟิล์มรวมตัวกัน
• โซนอุ่นล่วงหน้าก่อนป้อนเข้า เริ่มต้นการหดตัวอย่างค่อยเป็นค่อยไปและควบคุมได้

รักษาระดับเสถียรภาพ ± 2 °C โดยใช้อัลกอริธึม PID ซึ่งเข้มงวดกว่าการควบคุมอุณหภูมิคงที่แบบดั้งเดิม สามารถป้องกันการยับหรือเสียรูปได้แม้ที่ความเร็วเกิน 300 ชิ้นต่อนาที

การจับแผนผังความร้อนและการวนข้อมูลตอบกลับแบบเรียลไทม์: ลดความแปรปรวนระหว่างชุดผลิตภัณฑ์มากกว่า 40%

เซนเซอร์วัดอุณหภูมิความร้อนแบบอินฟราเรดสแกนพื้นผิวฟิล์มตลอดความกว้างของเตาอบทุกๆ 0.5 วินาที เพื่อสร้างแผนที่ความร้อนแบบไดนามิก ข้อมูลเหล่านี้จะถูกส่งไปยังระบบควบคุมวงปิดซึ่ง:

ความสม่ำเสมอระหว่างล็อตผลิตดีขึ้นกว่า 40% เมื่อเทียบกับระบบปรับเทียบด้วยมือ ตามเกณฑ์ประสิทธิภาพการบรรจุภัณฑ์ปี 2024 นอกจากนี้ ระบบให้ข้อมูลตอบกลับอย่างต่อเนื่องซึ่งสามารถแก้ไขอัตโนมัติสำหรับความแตกต่างของล็อตฟิล์ม ลดของเสียในช่วงเริ่มต้นการผลิตได้ 28%

ผลลัพธ์ด้านคุณภาพที่ขับเคลื่อนด้วยอุณหภูมิ: การวินิจฉัยรูปแบบความล้มเหลวในอุโมงค์หดตัว

การหดตัวไม่เพียงพอ (เย็นเกินไป/เร็วเกินไป): อาการ สาเหตุหลัก และการปรับแก้ที่เหมาะสม

เมื่ออุณหภูมิลดลงเพียงแค่ประมาณ 10% จากอุณหภูมิที่เหมาะสม หรือเมื่อสายพานลำเลียงทำงานเร็วเกินไป บรรจุภัณฑ์จะเกิดการหดตัวไม่แน่น มีริ้วรอยชัดเจน และปัญหาการยึดเกาะที่ไม่เพียงพอ ปัจจัยหลายประการที่พบได้บ่อยมักนำไปสู่ปัญหานี้ ได้แก่ พื้นที่เย็นภายในส่วนของอุโมงค์ ความไม่สอดคล้องกันระหว่างความหนาของฟิล์มกับการตั้งค่าอุณหภูมิ หรือเครื่องทำความร้อนที่ไม่ได้รับการปรับเทียบอย่างถูกต้อง เพื่อแก้ไขปัญหาเหล่านี้อย่างมีประสิทธิภาพ ผู้ปฏิบัติงานควรค่อยๆ เพิ่มอุณหภูมิขึ้นประมาณ 5 ถึง 10 องศาเซลเซียส ก่อนอื่น จากนั้นตรวจสอบว่าความร้อนกระจายตัวอย่างสม่ำเสมอทั่วทั้งระบบหรือไม่ ก่อนจะลดความเร็วสายการผลิตลงประมาณ 15 ถึง 20 เปอร์เซ็นต์ เพื่อให้วัสดุมีเวลาเพียงพอในการกระตุ้นอย่างเต็มที่ในระดับโมเลกุล โดยเฉพาะอย่างยิ่งสำหรับฟิล์มโพลีโอลีฟิน การรักษาอุณหภูมิให้ร้อนอย่างน้อย 3.5 วินาทีมีความสำคัญมาก ตามการศึกษาล่าสุดจาก PMMI เมื่อปีที่แล้ว สถานที่ผลิตที่รักษาระยะเวลายืนหยัด (dwell times) ที่เหมาะสม จะพบปัญหาการหดตัวไม่เพียงพอเกิดขึ้นน้อยลงเกือบสามในสี่ เท่า เมื่ออัตราการปฏิบัติตามเกินระดับ 90%

ความล้มเหลวจากความร้อนเกิน (การไหม้ การขุ่น และรูเล็ก): คู่มือเกณฑ์อุณหภูมิและความผิดปกติเชิงภาพ

การเกินขีดจำกัดอุณหภูมิที่กำหนดของวัสดุสามารถทำให้เกิดความเสียหายอย่างถาวรได้: PVC เริ่มไหม้ที่อุณหภูมิสูงกว่า 125 °C; Polyolefin เกิดการขุ่นที่ 165 °C ขึ้นไป; PE เกิดรูเล็กเมื่ออุณหภูมิสูงกว่า 120 °C การวินิจฉัยด้วยสายตามีรูปแบบที่คาดเดาได้:

• ขอบไหม้ : การร้อนเกินในพื้นที่เฉพาะของช่องเตา
• การขุ่น : พื้นผิวหมองโดยรวม บ่งบอกถึงอุณหภูมิที่สูงเกินไปอย่างต่อเนื่อง
• รูเข็ม : พื้นที่ฟิล์มบางที่ได้รับความร้อนจากคลื่นแม่เหล็กไฟฟ้าอย่างฉับพลัน

การตรวจสอบแผนภาพอุณหภูมิแบบอินฟราเรดตามแนวตัดขวางของช่องเตาเป็นเครื่องมือวินิจฉัยที่รวดเร็วที่สุด - การเปลี่ยนแปลงอุณหภูมิระหว่างพื้นที่ที่เกิน 15 °C เกี่ยวข้องกับข้อบกพร่องด้านรูปลักษณ์ 68% ตามหลักการที่ยอมรับในวิศวกรรมบรรจุภัณฑ์ เมื่อระบบตรวจจับการเกินค่าทำงานและปรับตั้งโดยอัตโนมัติภายใน 0.8 วินาที ระบบระบายความร้อนอย่างรวดเร็วสามารถลดข้อบกพร่องที่เกี่ยวข้องกับความร้อนได้ 43%
